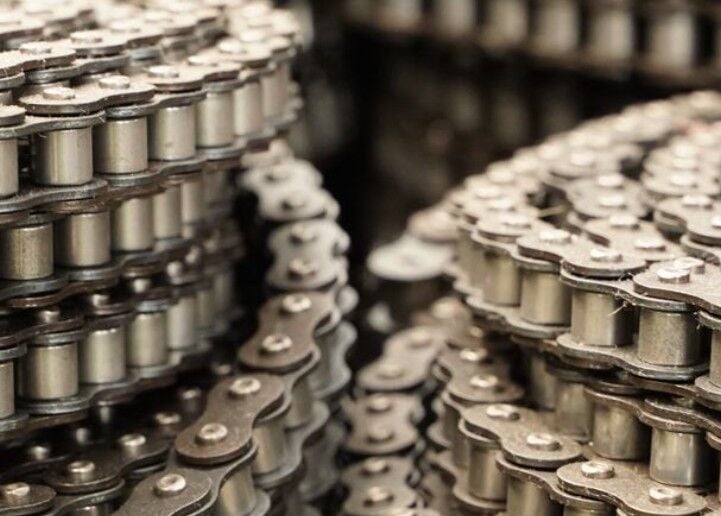

ENDÜSTRİYEL ZİNCİR REHBERİ

Endüstriyel zincirler, güç iletimi ve malzeme taşımada kritik rol oynayan mekanik bileşenlerdir. Doğru zincir seçimi, operasyonel verimliliği %40’a kadar artırabilir ve bakım maliyetlerini yarı yarıya düşürebilir. Bu rehberde, 11 farklı zincir türünü, seçim kriterlerini, uluslararası standartları ve uzun ömür için bakım stratejilerini bulacaksınız.

Temel Çıkarımlar:

• Yanlış zincir seçimi, arıza riskini 3 kat artırır
• Düzenli bakım, zincir ömrünü 2-3 katına çıkarır
• DIN ve ANSI standartları, güvenli kullanım için kritiktir
• Zimaş zincirleri, TS EN ISO 9001:2015 kalite güvencesiyle üretilir

1. Endüstriyel Zincir Nedir?

Endüstriyel zincirler, modern üretim ve tarım sektörünün can damarıdır. Güç iletiminden malzeme taşımaya, ağır yüklerden hassas operasyonlara kadar geniş bir yelpazede kullanılan bu mekanik bileşenler, günümüz endüstrisinin vazgeçilmez parçalarıdır.

Endüstriyel Zincirin Tanımı

Endüstriyel zincir, birbirine sıralı bağlanmış metal halkalardan veya plakalardan oluşan, güç iletimi ve malzeme taşıma amacıyla kullanılan mekanik bir aktarma elemanıdır. Basit yapısına rağmen, modern mühendislik ve malzeme teknolojisi sayesinde son derece yüksek performans sunar.

Tarihsel Gelişim

Zincirin tarihi, insanlık tarihiyle paralel gider. MÖ 225’te ilk metal zincirlerin kullanıldığına dair kanıtlar bulunsa da, endüstriyel zincirlerin gerçek evrimi Sanayi Devrimi ile başlamıştır.

Önemli Kilometre Taşları:

• 1800’ler: İlk standardize edilmiş makaralı zincirlerin geliştirilmesi
• 1880: Hans Renold’un hassas zincir üretim metodunu patentlemesi
• 1920’ler: DIN standartlarının oluşturulması
• 1950’ler: Tarım mekanizasyonunda yaygın kullanım
• 2000’ler: Bilgisayar destekli tasarım ve üretim
• Günümüz: Akıllı izleme sistemleri ve öngörücü bakım teknolojileri

Modern Üretim Teknolojileri

Zimaş Zincir gibi öncü üreticiler, son teknoloji üretim metodlarıyla dünya standartlarında ürünler sunmaktadır:

Üretim Süreçleri:

1. Malzeme Seçimi: Alaşımlı çelik, yüksek karbonlu çelik
2. Hassas İşleme: CNC kontrollü kesme ve delme
3. Isıl İşlem: Sertleştirme ve temperleme
4. Yüzey İşlemleri: Galvaniz kaplama, nikel kaplama, fosfatlama
5. Montaj: Otomatik ve yarı-otomatik montaj hatları
6. Kalite Kontrol: %100 test ve muayene

Endüstriyel Zincirlerin Kullanım Alanları

Modern endüstride zincirlerin kullanım alanları oldukça geniştir:

Tarım Sektörü:

• Biçerdöver ve kombine makineler
• Traktör tahrik sistemleri
• Balya makineleri
• Ekim-dikim ekipmanları
• Hayvancılık tesisleri

Üretim Endüstrisi:

• Konveyör bantları
• Montaj hatları
• Paketleme makineleri
• Otomotiv üretim hatları

Ağır Sanayi:

• Maden ekipmanları
• İnşaat makineleri
• Liman yükleme sistemleri
• Çimento fabrikaları

Enerji ve Petrol:

• Sondaj platformları
• Rotary sistemler
• Pompa istasyonları

Gıda Endüstrisi:

• İşleme hatları
• Paketleme sistemleri
• Soğuk hava depoları

Ulaşım:

• Yürüyen merdivenler
• Yürüyen yollar
• Asansör sistemleri

2. Zincir Türleri ve Özellikleri

Endüstriyel uygulamalarda kullanılan zincirler, yapısal özelliklerine ve kullanım alanlarına göre sınıflandırılır. Her zincir türü, belirli operasyonel ihtiyaçlar için optimize edilmiştir.

2.1 Makaralı Zincirler

Makaralı zincirler, endüstriyel uygulamalarda en yaygın kullanılan zincir türüdür. Güç iletimi ve hareket aktarımında üstün performans sunar.

Yapısal Özellikler:

• İç plaka ve dış plakalardan oluşur
• Pim ve buşlarla bağlantı sağlar
• Her buş üzerinde döner makara bulunur
• Makara, dişli ile temas ederek sürtünmeyi azaltır

Avantajları:

• Yüksek güç iletim kapasitesi
• Düşük sürtünme katsayısı
• Uzun ömür ve dayanıklılık
• Kolay bakım ve onarım
• Geniş standart yelpazesi

Dezavantajları:

• Düzenli yağlama gereksinimi
• Çalışma sırasında gürültü oluşabilir
• Doğru hizalama kritik önem taşır

Uygulama Alanları:

• Tarım makineleri (biçerdöver, balya makinesi)
• Konveyör sistemleri
• Otomotiv üretim hatları
• Tekstil makineleri
• Paketleme ekipmanları

DIN Standartları:

• DIN 8187: Tek sıralı makaralı zincirler
• DIN 8188: Çift sıralı makaralı zincirler

Zimaş Ürün Gamı: Zimaş, DIN 8187 ve DIN 8188 standartlarında, 04B’den 32B’ye kadar geniş bir adım ölçüsü yelpazesinde makaralı zincir üretmektedir.

2.2 Zirai Zincirler

Zirai zincirler, tarım makinelerinin zorlu koşullarına dayanacak şekilde özel olarak tasarlanmış zincirlerdir.

Özel Tasarım Özellikleri:

• Güçlendirilmiş plaka yapısı
• Yüksek aşınma direnci
• Toz ve kir geçirmeyen conta sistemleri
• Korozyon korumalı yüzey işlemleri
• Darbe dayanımı için özel alaşımlar

Tarım Sektörüne Özel Avantajlar:

• Mevsimsel yoğun kullanıma dayanıklılık
• Tozlu ve nemli ortamlarda performans
• Yüksek ve düşük sıcaklık toleransı
• Kimyasal maddelere (gübre, ilaç) direnç
• Minimal bakım gereksinimi

Kullanım Alanları:

• Biçerdöver tahrik sistemleri
• Kombine sapan zincirleri
• Balya makinesi bağlama mekanizmaları
• Ekim makinesi tahrik sistemleri
• Mibzer zincirleri
• Pancar sökme makineleri

Mevsimsel Faktörler:

İlkbahar (Ekim Sezonu):

• Nemli toprak koşulları
• Çamur ve kil birikimi riski
• Düzenli temizlik gereksinimi

Yaz (Büyüme Sezonu):

• Yüksek sıcaklık maruziyeti
• Toz ve kuru bitki kalıntıları
• Artan yağlama sıklığı

Sonbahar (Hasat Sezonu):

• Yoğun ve sürekli kullanım
• Maksimum yük ve stres
• Günlük kontrol gerekliliği

Kış (Depolama Sezonu):

• Korozyon koruması kritik
• Uygun depolama koşulları
• Sezon öncesi hazırlık

DIN Standartları: Zirai zincirler genellikle DIN 8187 temel alınarak üretilir, ancak tarıma özel ek spesifikasyonlarla güçlendirilir.

2.3 Fleyer Zincirler

Fleyer zincirler, hasat makinelerinin malzeme taşıma ve besleme sistemlerinde kullanılan özel tasarım zincirlerdir.

Yapısal Özellikler:

• Geniş plaka yapısı
• Güçlendirilmiş pim sistemleri
• Ataşman montaj noktaları
• Yüksek mukavemet

Kritik Rol: Fleyer zincirleri, biçerdöverlerde mahsulü sapan sistemine taşıyan en kritik bileşenlerden biridir. Herhangi bir arıza, tüm hasat operasyonunu durdurabilir.

Teknik Spesifikasyonlar:

• Adım ölçüleri: 38.1 mm – 101.6 mm arası
• Çekme mukavemeti: 20 kN – 100 kN arası
• Çalışma hızı: 0.5 – 2.5 m/s
• Çalışma sıcaklığı: -20°C ile +80°C arası

Uygulama Alanları:

• Biçerdöver fleyer sistemleri
• Kombine besleyici zincirleri
• Mısır hasat makineleri
• Pamuk toplama makineleri

Bakım Gereksinimleri:

• Hasat sezonu başında kapsamlı kontrol
• Günlük görsel inceleme (hasat sezonunda)
• Haftalık yağlama (yoğun kullanımda)
• Sezon sonunda temizlik ve koruma

2.4 Pim Makaralı Zincirler

Pim makaralı zincirler, standart makaralı zincirlere benzer yapıda olup, ek ataşman montaj imkanı sunar.

Ayırt Edici Özellikler:

• Standart makara yapısı
• Her pim üzerinde montaj noktası
• Esnek ataşman seçenekleri
• Modüler tasarım

Avantajlar:

• Kolay ataşman değişimi
• Çok amaçlı kullanım
• Standart yedek parça uyumu
• Maliyet etkin çözüm

Kullanım Alanları:

• Konveyör sistemleri
• Yükleme hatları
• Sıralama sistemleri
• Paletleme makineleri

2.5 Pim Çıkıntılı Zincirler

Pim çıkıntılı zincirler, her bir zincir halkasının birbirine kancalı pim sistemiyle bağlandığı dayanıklı zincir türüdür.

Yapısal Özellikler:

• Dökme veya kaynaklı halkalar
• Özel tasarım pim bağlantıları
• Geniş ve sağlam plaka yapısı
• Ataşman montaj kolaylığı

Üstün Özellikleri:

• Çok yüksek aşınma direnci
• Ağır yük taşıma kapasitesi
• Kötü çalışma koşullarına tolerans
• Uzun bakım periyotları

Ataşman Çeşitleri:

• Düz plaka ataşmanlar
• Çift yanlı ataşmanlar
• Özel tasarım ataşmanlar
• Flight ataşmanları

İdeal Kullanım Koşulları:

• Tozlu ve kirli ortamlar
• Aşındırıcı malzeme taşıma
• Yüksek sıcaklık uygulamaları
• Ağır yük gereksinimleri

Sektörler:

• Çimento fabrikaları
• Kum ve çakıl tesisleri
• Kömür işleme tesisleri
• Gübre üretim tesisleri
• Tahıl siloları

2.6 API Rotary Zincirleri

API rotary zincirler, petrol ve gaz sektöründe sondaj platformlarında kullanılan yüksek mukavemetli özel zincirlerdir.

API Standartları: American Petroleum Institute (API) tarafından belirlenen katı standartlara uygun olarak üretilir.

Teknik Özellikler:

• Ultra yüksek çekme mukavemeti (150+ kN)
• Özel alaşım çelik malzeme
• Hassas ısıl işlem
• Kapsamlı test süreçleri
• Sertifikalı üretim

Uygulama Alanları:

• Sondaj kulesi tahrik sistemleri
• Rotary table zincirleri
• Ağır yük kaldırma sistemleri
• Maden ekipmanları

Güvenlik ve Kalite:

• Her parti NDT (Non-Destructive Testing)
• Ultrasonik muayene
• Manyetik parçacık testi
• Yük testleri
• Sertifikalandırma

Zimaş API Uyumluluğu: Zimaş, API standartlarına uygun rotary zincir üretim kapasitesine sahiptir ve gerekli sertifikasyon süreçlerini tamamlamıştır.

2.7 Dıştan Makaralı Zincirler

Dıştan makaralı zincirler, makaraların dış plakalara monte edildiği özel tasarım zincirlerdir.

Yapısal Avantajlar:

• Daha geniş makara çapı imkanı
• Yüksek yük kapasitesi
• Uzun ömür
• Düşük aşınma oranı

Kullanım Alanları:

• Ağır konveyör sistemleri
• Liman yükleme ekipmanları
• Madencilik taşıma bantları
• Çelik haddehaneleri

2.8 Kazıyıcı Zincirler

Kazıyıcı zincirler, malzeme taşıma ve temizleme işlevini birleştiren özel tasarım zincirlerdir.

Özellikler:

• Geniş plaka veya ataşman yapısı
• Yüksek aşınma direnci
• Sürükleme yüzeyi
• Dayanıklı malzeme

Kullanım Alanları:

• Tahıl siloları
• Un fabrikaları
• Gübre taşıma sistemleri
• Hayvan yemi taşıma
• Toz malzeme nakli

2.9 Kaynak Plakalı Zincirler

Kaynak plakalı zincirler, özel uygulamalar için tasarlanmış, kaynak yöntemiyle üretilen zincirlerdir.

Üretim Özellikleri:

• Özel tasarım esnekliği
• Müşteri gereksinimlerine göre üretim
• Farklı malzeme seçenekleri
• Değişken boyut ve şekiller

Avantajlar:

• Tam özelleştirme imkanı
• Spesifik uygulama optimizasyonu
• Hızlı prototipleme
• Ekonomik küçük parti üretimi

Kullanım Senaryoları:

• Özel makine imalatı
• Prototip geliştirme
• Standart dışı uygulamalar
• Acil yedek parça ihtiyacı

Zimaş Özel Üretim: Zimaş, kaynak plakalı zincir konusunda özel mühendislik hizmeti sunmakta ve müşteri çizimlerine göre üretim yapabilmektedir.

2.10 Yürüyen Merdiven Zincirleri

Yürüyen merdiven zincirleri, insan taşımacılığında kullanılan, en yüksek güvenlik standartlarına sahip zincirlerdir.

Güvenlik Standartları:

• EN 115 standardına uygunluk
• Çok yüksek emniyet faktörü (>10)
• Arıza öncesi uyarı sistemleri
• Düzenli muayene zorunluluğu

Teknik Özellikler:

• Hassas toleranslar
• Sessiz çalışma
• Düşük titreşim
• Uzun ömür (15-20 yıl)

Bakım Gereksinimleri:

• Aylık görsel kontrol
• 3 aylık yağlama
• Yıllık kapsamlı muayene
• 5 yıllık NDT testi

Uygulama Alanları:

• Alışveriş merkezleri
• Metro istasyonları
• Havalimanları
• İş merkezleri

2.11 Gall Zincirleri

Gall zincirler, özel endüstriyel uygulamalarda kullanılan, yüksek mukavemetli zincirlerdir.

Özellikler:

• Ağır hizmet tipi tasarım
• Büyük adım ölçüleri
• Yüksek yük kapasitesi
• Özel alaşım malzemeler

Kullanım Alanları:

• Ağır sanayi uygulamaları
• Özel taşıma sistemleri
• Yüksek yük gereksinimleri
